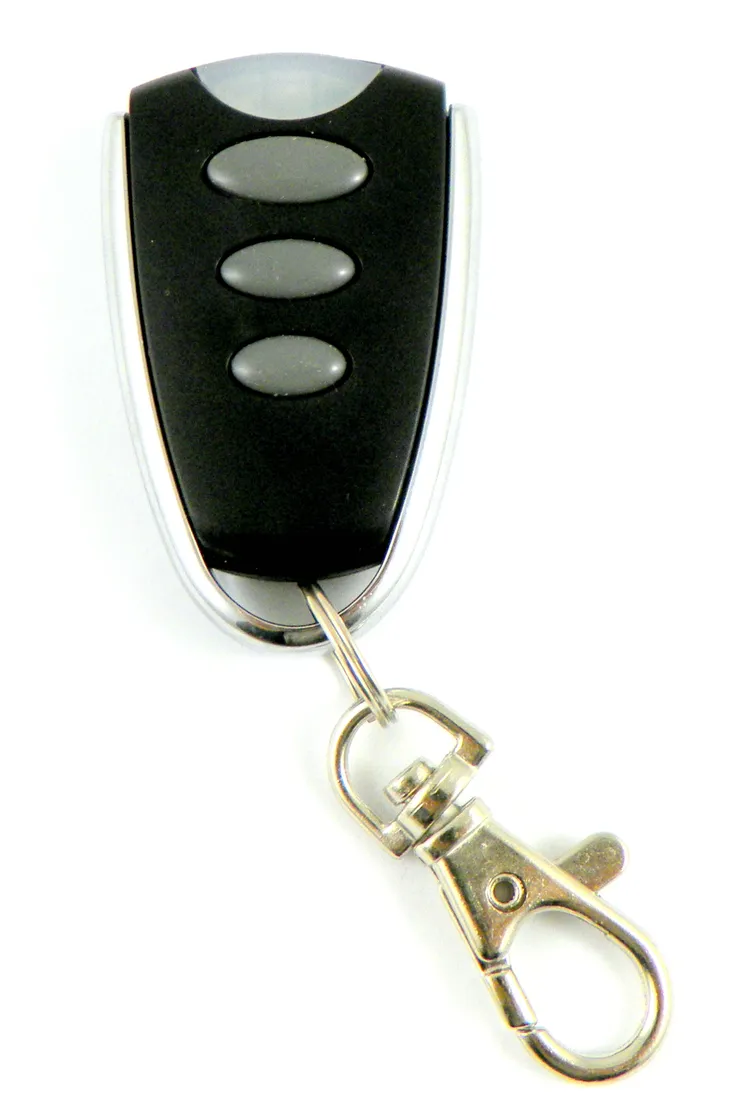

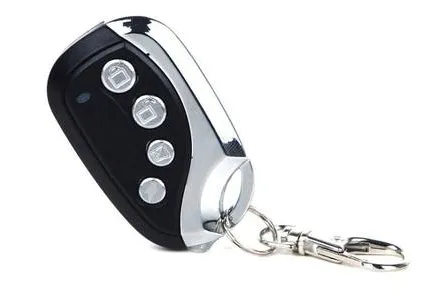

ZAMIENNIK PILOT FAAK FIX 3

OPIS PRZEDMIOTU;

• CZĘSTOTLIWOŚĆ 433,92  MhZ
• TYLKO!!! DROGA RADIOWA FIX
• PILOT 3-KANAŁOWY
• OBUDOWA PLASTIKOWO-METALOWA
• KOD DYNAMICZNIE ZMIENNY
• BATERIA  W ZESTAWIE
• W KOMPLECIE BRELOK
• NIEBIESKA DIODA LED
• ZASIĘG PILOTA 50-150 M
• Prezentowany pilot działa w systemie kodowania dynamicznie zmiennego Keeloq. Aby mógł współpracować z napędem i otwierać bramę, koniecznie jest jego zaprogramowanie. Praktycznie w każdym przypadku programowanie takiego pilota wymaga dostępu do odbiornika radiowego, znajdującego się w zamkniętej obudowie centrali sterującej lub w jej pobliżu.

PILOT OBSŁUGUJĘ TYLKO DROGĘ RADIOWĄ  FIX

Jeśli pilot ma obsługiwać bramę osiedlową należy upewnić się w administracji osiedla czy w odbiorniku nie została zablokowana możliwość wczytywania pilotów.

PROGRAMOWANIE PILOTA:

Przed przystąpieniem do eksploatacji sterownika należy zarejestrować piloty:

- należy zdjąć jumper J1 lub odłączyć zasilanie nacisnąć i trzymać przycisk LEARN założyć jumper J1 lub załączyć zasilanie po zaświeceniu LED -K1 puścić przycisk LEARN ? nacisnąć przycisk pilota który będzie służył do obsługi kanału „1” 􀀩 gdy sterownik odbierze sygnał z pilota LED -K1 zgaśnie 􀀩 wtedy należy nacisnąć ponownie ten sam przycisk pilota. Jeżeli sterownik zarejestruje pilota LED -K1 zapali się ma 1 sekundę. Nie zarejestrowanie pilota jest sygnalizowane krótkim mignięciem LED -K1 ok. ¼ sek. i wówczas należy rozpocząć proces programowania tego pilota od początku. 􀀩 po prawidłowym zarejestrowaniu pilota do obsługi kanału „1” 􀀩 naciskamy chwilowo przycisk tego samego pilota, który będzie służył do obsługi kanału „2” 􀀩 LED-K1 zapali się na 1 sek. 􀀩

- jeżeli nie chcemy programować przycisku dla kanału „2” to należy po 1 sekundowym mrugnięciu LED – K1 (sygnalizującym przyjęcie przycisku pilota dla kanału „1”) nacisnąć przycisk LEARN (przechodząc tym samym do programowania kolejnego pilota).

- jeżeli chcemy korzystać wyłącznie z kanału „2” dla danego pilota to należy ten sam przycisk pilota zastosować do rejestracji kanału „1” i „2”- wówczas na wybrany przycisk pilota reagował będzie tylko kanał „2”

- rejestrowanie następnego pilota- naciśnięcie przycisku LEARN (bez zdejmowania jumpera J1)

-po zakończeniu rejestracji pilotów należy na chwilę zdjąć jumper J1 lub odłączyć zasilanie.

2. Kasowanie pilotów

- należy zdjąć jumper J1 lub odłączyć zasilanie 􀀩 nacisnąć i trzymać przycisk LEARN 􀀩 założyć jumper J1 lub załączyć zasilanie 􀀩 trzymać LEARN (ok. 10 sekund) do chwili zgaśnięcia LED-K1 􀀩 puścić przycisk LEARN.

3. Odbiornik wykonany jest w wersji 1 lub 2 kanałowej. Kanał „1” jest w wersji monostabilnej (załącza się na czas trzymania przycisku pilota, nie mniej niż 1 sek.). Kanał „2” jest w wersji mono lub bistabilnej (w zależności od ustawienia jumpera z1 – ON - wersja mono, OFF - wersja bistabilna). Kanał „2” w wersji bistabilnej posiada pamięć stanu ( jumper z1 wyjmować lub zakładać przy wyłączonym zasilaniu).

4. W przypadku, gdy poza zasięgiem sterownika, pilot zostanie naciśnięty więcej niż 14 razy, wówczas sterownik zareaguje dopiero po 2 naciśnięciu pilota (synchronizacja).

5. Najprostszą antenę wykonać można z przewodu w izolacji o długości 18 cm i średnicy 1mm. Przewód ustawiamy w pozycji pionowej- jest wtedy jednakowy zasięg ze wszystkich kierunków.

6. Pamięci z zarejestrowanymi pilotami (U4) znajduje się w podstawce, w razie awarii można przenieść do innego odbiornika tego samego typu (nie pasuje do odbiorników FIX-1/27 i FIX 2/27).

7. Maksymalna ilość pilotów – 25 sztuk.

8. Wkładanie i wyjmowanie odbiornika należy dokonywać tylko przy wyłączonym zasilaniu centrali.

9. Sterownik nie reaguje na krótkie naciśnięcia przycisku pilota.

10. Podczas rejestracji i kasowania pilotów należy zablokować centralę sterującą (napęd) np.: poprzez załączenie „STOP”
